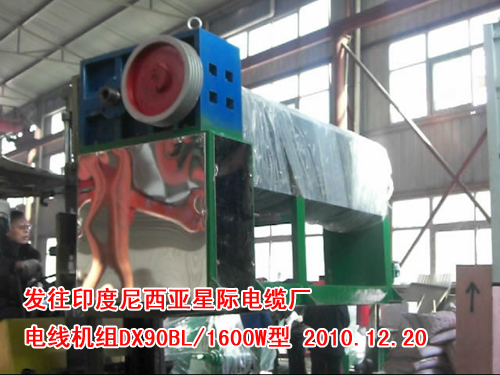

电线机组（押出机）DX90BL/1600W型

电线机组（押出机）DX90BL/1600W型

一、电线机组DX90BL/1600W型用途：　

电线机组DX90BL/1600W型供电线电缆厂将聚乙烯、聚氯乙烯等热挤法，使导线进行线芯绝缘或作电缆护套之电线机组。整机由放线架、进线架、主机、冷却水槽、吹干、印字机、履带牵引、收排线机、温度控制电器操作柜等组成机组。

二、电线机组DX90BL/1600W型技术参数：

1、电线截面：10～240mm²
2、出线速度：6～50m/min
3、螺杆直径：90 mm
4、长径比 ：25:1
5、压缩比 ：1:3
6、主机功率：37kw-4型
7、加热功率：22kw
8、履带牵引功率 ：7.5kw-4型
9、收线盘直径：1600mm
10、放线盘直径：1250mm
11、塑料干燥机：XHD-100型
12、自动上料机：STL-800型
13、吹干机：350W
14、印字机：中心高1000mm

三、电线机组DX90BL/1600W型配置：

1、有轴式放线机FX1250G型一台
2、五滚进线架JX280型一台
3、挤塑机SJ90型一台（37kw-4型）
4、塑料干燥机XHD-100型一台
5、自动上料机STL-800型一台 （空气压缩机V-0.21/8型用户自备）
6、九道变频温控电器柜一台
7、不锈钢水槽九米三节一套（进水系统有购方自备）
8、吹干机CG50型、350W一台
9、YZ型印字机一台
10、履带牵引机TQD1600型一台（7.5kw-4型）
11、无轴收排线机WSP1600G型一台

四、 电线机组DX90BL/1600W型设备用途

电线机组DX90BL/1600W型供电线电缆厂将聚乙烯、聚氯乙烯等热挤法，使导线进行线芯绝缘或作电缆护套之电线机组。整机由放线架、进线架、主机、冷却水槽、吹干、印字机、履带牵引、收排线机、温度控制电器操作柜等组成机组。

五、电线机组DX90BL/1600W型主要规范
1、电线截面：10～240mm²
2、出线速度：6～50m/min
3、螺杆直径：90 mm
4、长径比：25:1
5、压缩比：1:3
6、主机功率：37kw-4型
7、加热功率：22kw
8、履带牵引功率：7.5kw-4型
9、收线盘直径：1600mm
10、放线盘直径：1250mm
11、塑料干燥机：XHD-100型
12、自动上料机：STL-800型
13、吹干机：350W
14、印字机：中心高1000mm

六、电线机组DX90BL/1600W型主要组成部件：

1、有轴式放线机FX1250G型一台
2、五滚进线架JX280型一台
3、挤塑机SJ90型一台（37kw-4型）
4、塑料干燥机XHD-100型一台
5、自动上料机STL-800G型一台
6、九道变频温控电器柜一台
7、不锈钢水槽九米三节一套（进水系统有购方自备）
8、吹干机CG50型、350W一台
9、YZ型印字机一台
10、履带牵引机TQD1600型一台（7.5kw-4型）（空气压缩机V-0.21/8型用户自备）
11、无轴收排线机WSP1600G型一台

七、电线机组DX90BL/1600W型各主要部件的技术参数及结构说明：

1．放线架FX1250G型
a. 被动型放线，适用线盘Φ800-1250mm(线盘规格可按客户要求)。
b. 摩擦带张力可调，以保证放线时的恒久张力。
c. 升降电机功率：1.5kw。

2．五滚进线架JX280型一台
a. 放线整直，可依需要进行上下左右调整。
b. 三轮式整直。整直线径为Ф4.5～Ф25mm。
c.中心高度1000mm。

3． 电线主机DX90型

A． 螺杆参数：
a. 直径：Ф90mm押出机PVC专用螺杆壹支。
b. 材料：采用38CrMoAIA合金钢,全牙氮化处理，表面硬度HV950以上，其特性具有押出量大，塑化程度100%。
c. 长径比：25:1。
d. 转速范围：0～100rpm。
e. 押出量：0～120KG/H。
B． 螺筒参数：
a. 材料：采用38CrMoAIA合金钢，氮化处理，缸内精密研磨，螺筒内表面的硬度高于螺杆的螺纹峰面硬度R2-R3度。
b. 机组中心高度1000mm。
C． 减速箱：
减速齿轮箱经精密研磨，强制性给油润滑和冷却，具有抗磨损，低噪音之特点，90机专用。
D． 干燥机、吸料机：
a. 塑料干燥机XHD-100型一台，直结式料斗干燥，干燥温度效率100%，电热功率7.8kw，送风功率250W，装料量100kg。自动控制温度且可任意设定温度。
b. 自动上料机STL-800型一台，吸料量650kg/hr，储料桶容量6.5升，电机功率1.1kw。
E． 电线机组DX90型加热及冷却：
九段式加热(机身7段，机头连接处1段，机头1段)，温度可以在0～300℃范围内自动调节，当实际温度高于设定温度时，温控器自动切断加热元件之电源。
F． 机头及模具
a. 配备90机方形机头一个（模具1副，客户提供尺寸）。
G． 动力配备
主机配备30KW马达，深圳易驱变频器控制，速度调节方便，主机运行稳定。
4． 温度控制电器柜
A. 电源：380V+10% 50HZ 三相四线制。
B. 主控制操作箱，含单动与自动联动控制；
a. 控制系统人性化的设计,操作极简单方便,在生产状态中,可显示:/主机转速 /主机设定的温度/主机每一段实际温度等数据,最大限度提高了线材的品质,整机采用了全变频控制,大大降低了能耗,同时保证了整套生产线的稳定性.
b. 速度控制：深圳易驱变频器控制，速度调节方便，主机运行稳定。
c. 温度控制：整机九段温度控制， 0～300度全自动设定控制。
d. 电流表及电压表。
e. 电气主要元件采用国产
5． 不锈钢水槽
a.固定不锈钢冷却水槽3段，水槽长9M。
6．吹干机CG50型
a. 风口直径50mm，电机功率350W。
7. 印字机YZ型
a. 印字最高速度：0～80m/min，印字美观清晰。
b. 配合外径：φ80～φ100mm的印字轮使用。
c. 适用线径：φ3mm～φ28mm。
d. 印字时油墨不会飞溅出来，溶剂不易挥发。
8. 履带牵引机TQD1600型
a.牵引外径：Φ90mm
b.牵引速度：3-50m/min
c.最大牵引力：1600kg
d.电机功率：7.5kw
e.中心高度：1000
9. 无轴式收排线机WSP1600G型
a.安装盘具:PN800～1600型。
b.升降动力：1.5kw×2台
c.开合动力：1.1kw
d.收卷动力：力矩电机 YLJT1132－40/4型
e.排线器：GP40型
f．顶锥直径：80、125mm两种规格
10. 供方随机提供以下工具及备件

电线机组（押出机）DX90BL/1600W型备注：
a. 设备占地面积:长26米×宽5米
b. 进入设备电控箱的电线采用 平方的国标电线
