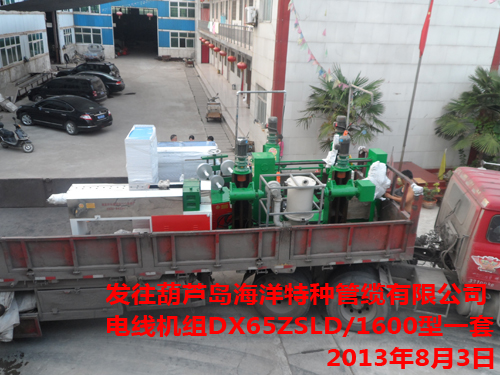

电线机组（押出机）DX65ZSLD/1600G型

电线机组DX65ZSLD/1600G型

一、押出机设备用途：

押出机设备供电线电缆厂将聚乙烯、聚氯乙烯等材料热挤法，使导线进行线芯绝缘或做电缆护套之用。本机采用无轴放线履带牵引无轴收排线，使生产的电线电缆平稳运转。整机由放线机、进线架、主机、冷却水槽、吹干、印字机、履带牵引、收排线机、温度控制电器操作柜等组成机组。

二、押出机主要规范：

1、螺杆直径：Φ65mm
2、长径比：25：1
3、压缩比：1：3.5
4、挤出量：50～80kg/h
5、生产电线平方：10～120²
6、出线速度：0～80m/min
7、主机功率：15kw
8、主机加热功率：11kw
9、履带牵引功率：3kw变频电机
10、收线力矩电机：YLJT132-40/4型
11、收排线形式：光杠排线
12、冷却水槽长度：8米
13、放线轮直径：Φ800～1250mm
14、印字机中心高：1000mm
15、吹干机功率：180w
16、塑料干燥机功率：4.75kw
17、塑料上料机功率：900w，扬程4米

三、押出机主要组成部件：

1、无轴放线机WFX1250型；　1-1、五滚进线架JX280型；　　　1-2、水平进线架；
2、Φ65型挤塑机：主机采用15kw变频电机，加热装置、机头、线芯模具、生产单芯电线范围10～120mm²、护套线1.5～6mm²；
3、塑料干燥机：SG75型（加热功率4.5kw，风机功率0.25kw）；
4、塑料上料机：SL300G型（900w，扬程4米）
5、变频温控柜：六道温度控制及电器控制；
6 、冷却水槽（不锈钢）8米。循环水泵（用户自备）；
7、履带牵引机LQ500型（变频控制3kw，牵引速度5～160m/min）；
8、水平架：1000mm；
9、吹干机CG30型，旋涡泵180w；
10、印字机YZ型（印字轮用户自备）；
11、无轴收排线机WSP1600G型；
12、盘具用户自备：PN800～1600型；

四、 押出机各主要部件的技术参数及结构说明：

 1、无轴放线机WFX1250型
①安装盘具范围：PN800～1250型
②升降结构：丝杠式（升降滑块单独上、下移动并同时升降）
③升降动力：BL11-29-1.1×2
④开合结构：滑移式 （左、右立柱同开同合）
⑤开合动力：BL11-29-1.1×2
⑥电器控制柜
1-1、五滚进线架JX280型一台
①摩擦轮直径：280mm
②摩擦形式：弹簧压力式摩擦
③张开形式：手轮调节式
④中心高：1000mm

1-2、水平进线架
①进线导轮直径：200mm
②导轮形式：组合式
③中心高：1000mm

2． 电线主机DX65型
（1）螺杆参数：
①直径：Ф65mm押出机PVC专用螺杆壹支。
②材料：采用38CrMoAIA合金钢,全牙氮化处理，表面硬度HV950以上，其特性具有押出量大，塑化程度100%。
③长径比：25:1。
④转速范围：0～100rpm。
⑤押出量：80KG/H。
　　
（2）螺筒参数：
 ①材料：采用38CrMoAIA合金钢，氮化处理，缸内精密研磨，螺筒内表面的硬度高于螺杆的螺纹峰面硬度R2-R3度。
②机组中心高度1000mm。
　　
（3）减速箱：
减速齿轮箱经精密研磨，强制性给油润滑和冷却，具有抗磨损，低噪音之特点，65机专用。

（4）干燥机、吸料机：
①塑料干燥机SG75型一台，直结式料斗干燥，干燥温度效率100%，加热功率4.5kw，送风功率250W，装料量75kg。自动控制温度且可任意设定温度。
 ② 塑料上料机SL300G型一台，吸料量650kg/hr，储料桶容量6.5升，电机功率1.1kw。

（5）电线机组DX65型加热及冷却：
　 六段式加热(机身4段，机头连接处1段，机头1段)，温度可以在0～300℃范围内自动调节，当实际温度高于设定温度时，温控器自动切断加热元件之电源。

（6）机头及模具
①配备65机方形机头一个（模具1副，客户提供尺寸）。
（7）动力配备
主机配备15KW马达，深圳易驱变频器控制，速度调节方便，主机运行稳定。

3． 温度控制电器柜
A. 电源：380V+10% 50HZ 三相四线制。
 B. 主控制操作箱，含单动与自动联动控制；
①控制系统人性化的设计,操作简单方便,在生产状态中,可显示:/主机转速 /主机设定的温度/主机每一段实际温度等数据,最大限度提高了线材的品质,整机采用了全变频控制,大大降低了能耗,同时保证了整套生产线的稳定性.
②速度控制：深圳易驱变频器控制，速度调节方便，主机运行稳定。
③温度控制：整机六段温度控制， 0～300度全自动设定控制。
④电流表及电压表。
⑤电气主要元件采用国产

4． 不锈钢水槽
 ①固定不锈钢冷却水槽2段，水槽长8米。

5．吹干机CG30型
 ①风口直径30mm，电机功率350W。　　　　　②中心高1m

6. 印字机YZ型
①印字最高速度：0～80m/min，印字美观清晰。
②配合外径：φ80～φ100mm的印字轮使用。
③适用线径：φ3mm～φ28mm。
④印字时油墨不会飞溅出来，溶剂不易挥发。

7. 履带牵引机LQ500型
①气缸对数：6对
②牵引线缆外径：Φ30mm
③牵引速度：5-160m/min
④履带有效接触长度：1060mm
⑤最大牵引力：500kg.n
⑥电机功率：变频控制 3kw
⑦额定电压：380v
⑧中心高度：1000mm
⑨外形尺寸：1740×515×1410

8. 无轴式收排线机WSP1600G型
①安装盘具范围：PN1000-1600型
②排线结构：光杠无级变速排线
③升降结构：两台电机同时传动
④升降动力：BLD11－29－1.1型
⑤开合结构：滑移式
⑥开合动力：BLD11－29－1.1型
⑦收卷动力：力矩电机YLJT132-40/4型
