叉绞机(箱体式)当前位置:首页 > 产品展示 > 叉绞机(箱体式)

叉绞机SJ500/12+18+24WJ型

文章来源:叉绞机(箱体式) 发布时间:2019-12-24 14:47:04

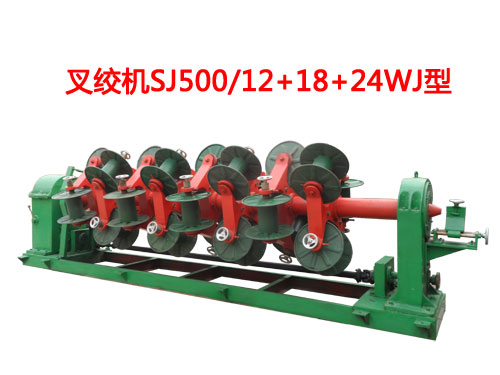

叉绞机SJ500/12+18+24WJ型

香港免费全年资料大全



一、叉绞机用途:

叉绞机专供电线厂生产制造铜绞线、铝绞线或钢芯铝绞线之用。

二、叉绞机主要技术参数:


1、单线直径:3.07~4.33(2.5~4.16)mm
2 、绞线直径:27.63~38.98(17.5~29.12)    mm
3、绞线截面:95~800(95~300)mm
4 、绞线节距    :149~450(149~327)mm
5、主机转速rpm:131.36(一段)、110.32(二段)、93.53(三段)
6、盘具型号:PN500型
7、牵引轮直径:Φ1600(Φ1225)mm
8、出线速度:31~42(23~38)m/min
9、液压推动器型号:YT1-45Z/6
10、主电机功率:22KW  转速rpm:125~1250
11、收线盘尺寸:Φ1000~2000mm(Φ2000×Φ1120×1500)mm
12、光杠排线形式:GP50型
13、 力矩电机:YLJT160-60/4型
14、升降电机:1.5kw×2 BL11-29-1.1型
15、左右开合电机:1.5kw×2 BL11-29-1.1型
注:括号内为SJ500/12+18型参数

三、叉绞机配置:

1、一、二、三段主机带液压刹车制动各一台
2、22KW调速双向传动减速机一台
3、三段与双齿轮引机传动轴一根
4、三道紧压机一台(紧压滚用户自备)
5、双齿轮牵引机SZQ1600型一台
6、无轴收排线机WSP2000G型一套
7、叉绞机主配电柜一台
8、叉绞机电器柜一台
9、防护网三套
