立式单层/双层绕包机当前位置：首页 > 产品展示 > 立式单层/双层绕包机
高速单层绕包机GDR400/800型
文章来源：立式单层/双层绕包机 发布时间：2019-12-25 16:07:24
高速单层绕包机GDR400/800型
中国实用新型专利：ZL201620904544.5
一、高速单层绕包机用途：
高速单层绕包机适用铜线或线缆表面单层高速包纸包带用。如：云母带、铝箔、聚酯带、铝塑复合带等。
二、高速单层绕包机技术参数：
1、绕包节距：无级变速（调节）
2、适用线径：Φ0.6～Φ10mm
3、带盘直径：Φ250～Φ300（内孔Φ50mm）
4、收线盘径：Φ630~800mm
5、马达功率：三相380V 2.2KW变频调速
6、包带转速：2500转/分
7、收线装置：摩擦片离合式
8、排线装置：光杆排线器GP30型
三、设备配置：
1、有轴式升降放线机YF630型一台
2、高速单层绕包机GDR400型一台（设备附件：批刀一个，502胶水一瓶，5mm粘胶带一盘，换盘顶 柱一个,进线模具三个，绕包后模具三个）
3、无轴收排线机WSP800型一台

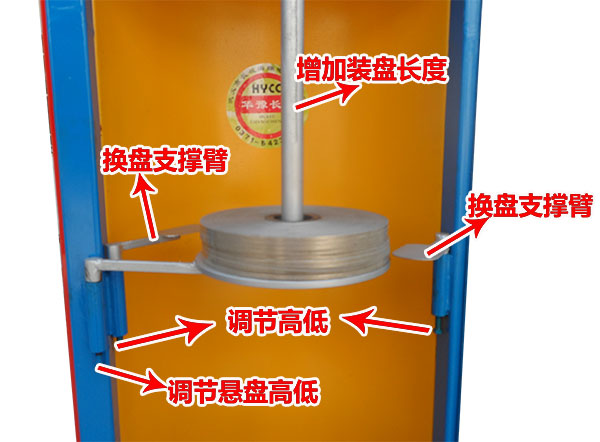

这种高速云母带绕包机，比原来的高速云母带绕包机增加了换盘的装置，原来的绕包机在换盘的时候，一个人不太容易操作，因为云母带比较重，一只手上推云母带，一只手换装云母带，云母带少的时候可以，云母带多的情况下，一个人换装是不行的，必须有一个人帮忙才能换装云母带。这是经过改进后的机器图片。原来买过我们厂高速云母带绕包机的厂家，只要你们需要，我们可以免费给你们寄这些配件，有利于你们的生产和减少另外一个人帮忙。只要客户提出有利于生产有利于提高产量，我们都会加以改进。欢迎新老客户前来洽谈采购。李学信13903825045
说明：1、直径630mm的线盘，承重铜线500公斤，在高速绕包机上绕包云母带等其他绕包材料后，每盘500公斤的铜丝经绕包后，若用直径630mm的线盘收线，则能绕包一半的铜丝，若用直径800mm的线盘收线，则可以直接把500公斤的铜丝绕包后收在直径800mm的线盘上。
| 高速单、双层绕包机配绕包进出线固定模具表 | |||||
| 铜丝直径 | 平方 | 直径 | 进线直径 | 出线直径 | |
| 1.35单 | 1.43 | 1.50 | 2.5 | ||
| 1.50单 | 1.76 | 2.00 | 3.0 | ||
| 1.78单 | 2.5 | 2.5 | 3.5 | ||
| 2.25单 | 4.0 | 3.0 | 4.0 | ||
| 2.78单 | 6.0 | 3.5 | 4.0 | ||
| 0.20×48多股 | 1.5 | 2.0 | 3.0 | 0.20=0.03142 | |
| 1.35×7 LJ | 10 | 4.05 | 5.0 | 6.0 | |
| 1.50×7 LGJ | 10 | 4.5 | 5.5 | 6.5 | |
| 1.70×7 LJ | 10 | 5.10 | 6.0 | 7.0 | |
| 2.15×7 LJ | 25 | 6.45 | 8.0 | 9.0 | |
| 1.85×7 LGJ | 16 | 5.55 | 7.0 | 8.0 | |
| 2.32×7 LGJ | 25 | 6.96 | 8.0 | 9.0 | |
