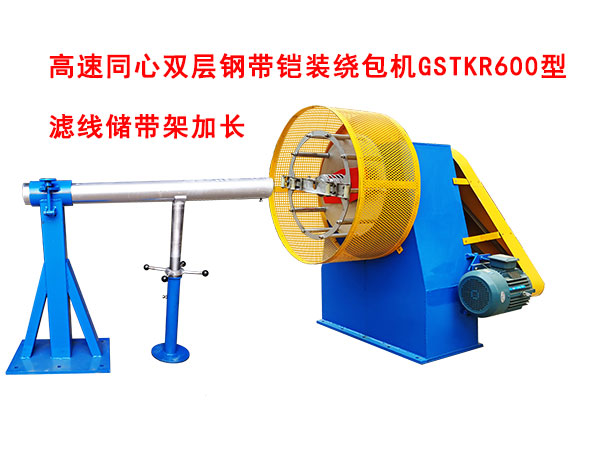

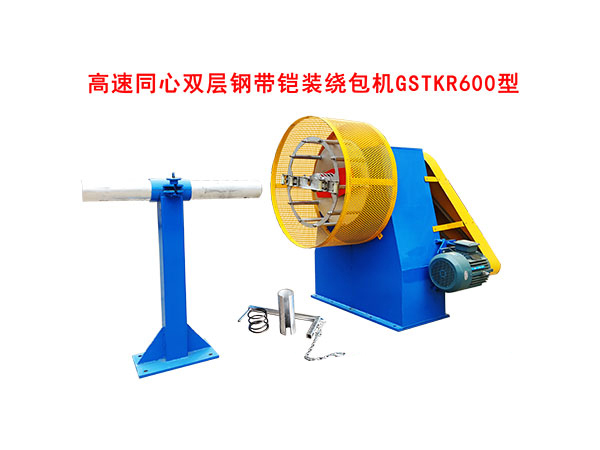

高速同心双层钢带铠装绕包机GSTKR600型

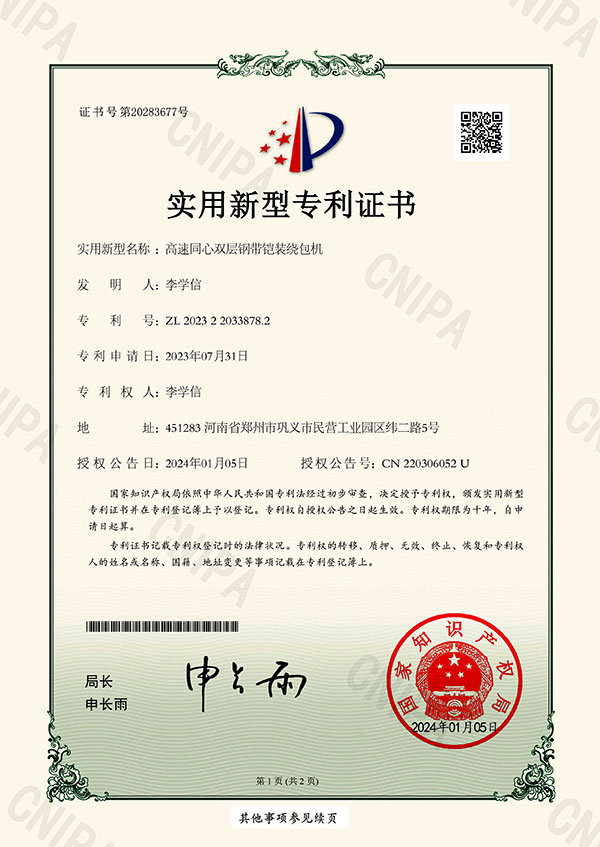

中国实用新型专利：ZL202322033878.2

一、高速同心双层钢带铠装绕包机用途：

高速同心双层钢带铠装绕包机是生产阻燃电线和多股线绞合绕包、铠装设备。该设备是云母带、聚脂带、薄铜带、薄铝带、薄钢带等绕包、铠装缠绕之配套设备。可与笼绞机、框绞机、叉绞机、盘绞机、成缆机配套使用。

二、高速同心双层钢带铠装绕包机技术参数：

1、双层铠装盘径：600mm（主轴轴孔80mm）
1-1、钢带规格：直径600mm、厚度0.15-0.30mm
1-2、绕包带规格：直径600mm、厚度0.15-0.30mm
1-3、铠装带宽：12-35mm (内孔直径180mm)
2、铠装速度：700转/分
3、铠装节距：无级可调（根据线材直径和带宽调整到合适速度）
4、铠装线径：铠装线材直径8-30mm
5、铠装功率：铠装15kw（用户自备气泵、变频器）
6、中心高：1000mm（按用户要求制作中心高）
7、铠装形式：同心双层式绕包铠装
8、刹车装置：DBH104型

三、高速同心双层钢带铠装绕包机设备配置：

1、主机一台
2、滤线储带架一个（连接主机轴安装钢带芯套一个）
