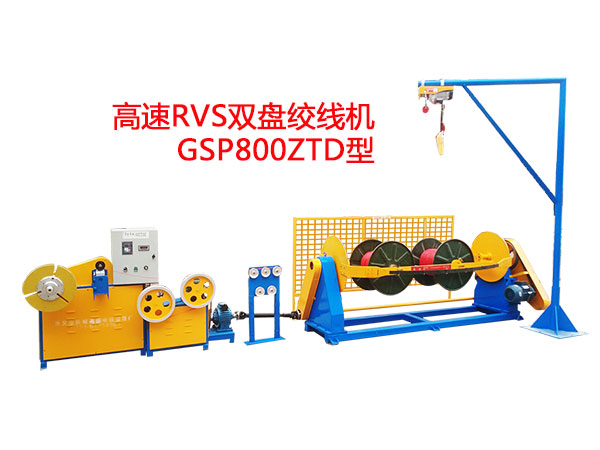

高速RVS型双盘绞线机GSP800ZTD型

高速RVS型双盘绞线机GSP800ZTD型




一、高速RVS双盘绞线机用途：

高速RVS双盘绞线机GSP800ZTD型采用变频调速，任意调节节矩范围30-100毫米(也可根据客户需求定做节矩)，按照设定的长度到米自动停机。该设备是两根线的合股，每一转是两个节矩，是一种高速合股绞线的设备。合股绞线平方范围0.3-6平方的铜软线合股，铜单线2.5平方一下。该设备一是高速合股，二是解决了单绞机两根线合股的弊端(单根线缠绕中心线出现的弊端)，三是比单绞快一倍的产量，四为到米自动停机(前后同步停机没有死扭)，五是即合股又成卷打成盘，六是在30-100毫米的节矩范围之内任意可调，七是增加了止扭校直机，杜绝成卷打盘后的扭“8”字现象，八配套了悬臂吊设备，解决了上下线盘的困难，九是不挖坑，在地平面安装固定。(高速RVS双盘绞线机又叫对绞机、被复线机、被覆线机，本机既可实现双绞也可以单绞。）

二、高速RVS双盘绞线机技术参数：


1、中心盘直径：Φ800mm （800*430*56）
2、收线盘直径：Φ400mm （宽度60~100mm，内芯直径150mm）
3、绞笼最大转速：500r/min
4、计米形式：电子式计米
5、排线装置：光杠排线器GP20型
6、电机功率：4kw
7、绞合节距：30-100mm（任意可调）
8、弓绞结构：同步绞合
9、适用于1~6平方两根线的合股（0.3~0.75平方的电线可根据实际情况半盘或满盘）

三、高速RVS双盘绞线机设备配置：

1、双盘绞线机GSP800TD型一台+4KW电机
2、止扭校直机ZNX型一台
3、护网二个
4、牵引排线收线+电器柜一台
5、吊装设备：600KG一套
