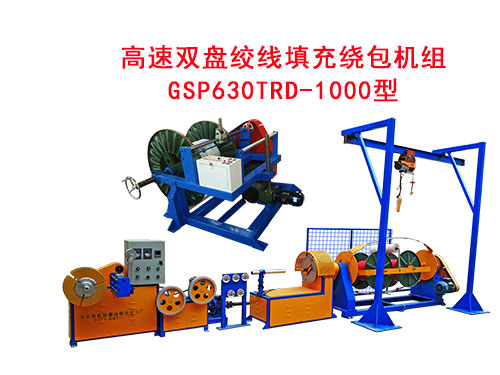

高速双盘绞线填充绕包机组GSP630TRD-1000型
一、高速双盘绞线填充绕包机组用途:
高速双盘绞线填充绕包机组,采用变频调速,任意调节节矩范围30-100毫米(也可根据客户需求定做节矩),按照设定的长度到米自动停机。该设备是两根线的合股,每一转是两个节矩,是一种高速合股绞线的设备。该设备专利号为201620309459.4。合股线平方范围0.3-6平方的铜软线合股,铜单线2.5平方一下。该设备一是高速合股,二是解决了单绞机两根线合股的弊端,三是比单绞快一倍的产量,四为到米自动停机,五是即合股+填充又绕包成盘成卷,六是在30-100毫米的节矩范围之内任意可调,七是配套了悬臂吊设备,解决了上下线盘的困难,八是不挖坑,在地平面安装固定。
二、高速双盘绞线填充绕包机组技术参数:
1、中心盘直径:Φ630mm
2、收线盘直径:Φ400mm+1000mm(宽度60~100mm,内芯直径150mm)
3、绞笼最大转速:500r/min
4、填充盘尺寸:直径280mm,宽度250mm
5、计米形式:电子式计米
6、排线装置:光杠排线器GP20型
7、电机功率:绞弓电机4kw+力矩电机4kw+升降电机1.5kw
8、绞合节距:30~100mm(任意可调)
9、弓绞结构:同步绞合
10、适用于1~6平方两根线的合股(0.3~0.75平方的电线可根据实际情况半盘或满盘)
三、高速双盘绞线填充绕包机组设备配置:
1、高速双盘绞线机GSP630型+填充一台
2、高速绕包机GDR400型一台
3、止扭校直机ZNX一台
4、牵引排线收线+电器柜一台
5、吊装设备:600KG一套
6、电动升降收线机DSX1000型一台
7、护网两个
