高速RVS型花线合股机GHX630型

高速RVS型花线合股机GHX630型

中国实用新型专利：ZL 201720654749.7

一、高速RVS型花线合股机用途:

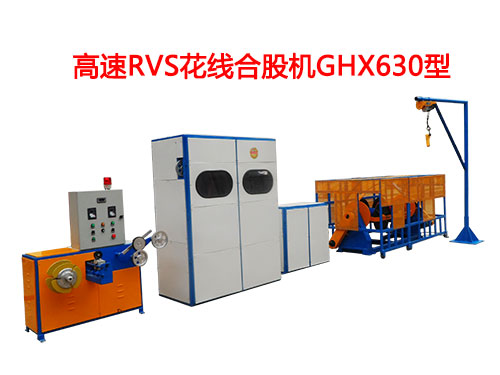

高速RVS花线合股机GHX630型主要亮点是收线换盘合股不停机。该设备安装两个630型线盘，采用RVS专利技术，每转两个节距。该设备合股主机与双轮牵引机采用地轴传动，杜绝合股不同步产生的死扭。该设备采用变频调速同步控制技术，节距范围30-100毫米任意可调，方便电线电缆企业生产RVS花线之节距要求。该设备最大特点和亮点是:增加了储线装置，满足了换盘卸线合股不停机功能，大节距每分钟100米花线。该设备采用快速装卸机头，快速卸线换盘，极大的提高生产效率。

二、高速RVS型花线合股机技术参数 :

1、中心盘直径：Φ630mm
2、收线盘直径：Φ400mm （宽度60~100mm，内芯直径150mm）
3、绞笼最大转速：500r/min
4、计米形式：电子式计米
5、排线装置：光杠排线器GP20型
6、电机功率：4kw
7、绞合节距：30～100mm（任意可调）
8、弓绞结构：同步绞合
9、适用于1~6平方两根线的合股（0.3~0.75平方的电线可根据实际情况半盘或满盘）

三、高速RVS型花线合股机设备配置：

1、花线合股机GHX630型一台+4KW电机
2、安全防护网二个
3、牵引机一台
4、储线机一台
5、收排线+电器柜一台
6、吊装设备600KG一套
7 、该设备安装长度9×1.4×3米。
